Ref.: 7927 | Disponibilidade: Imediata

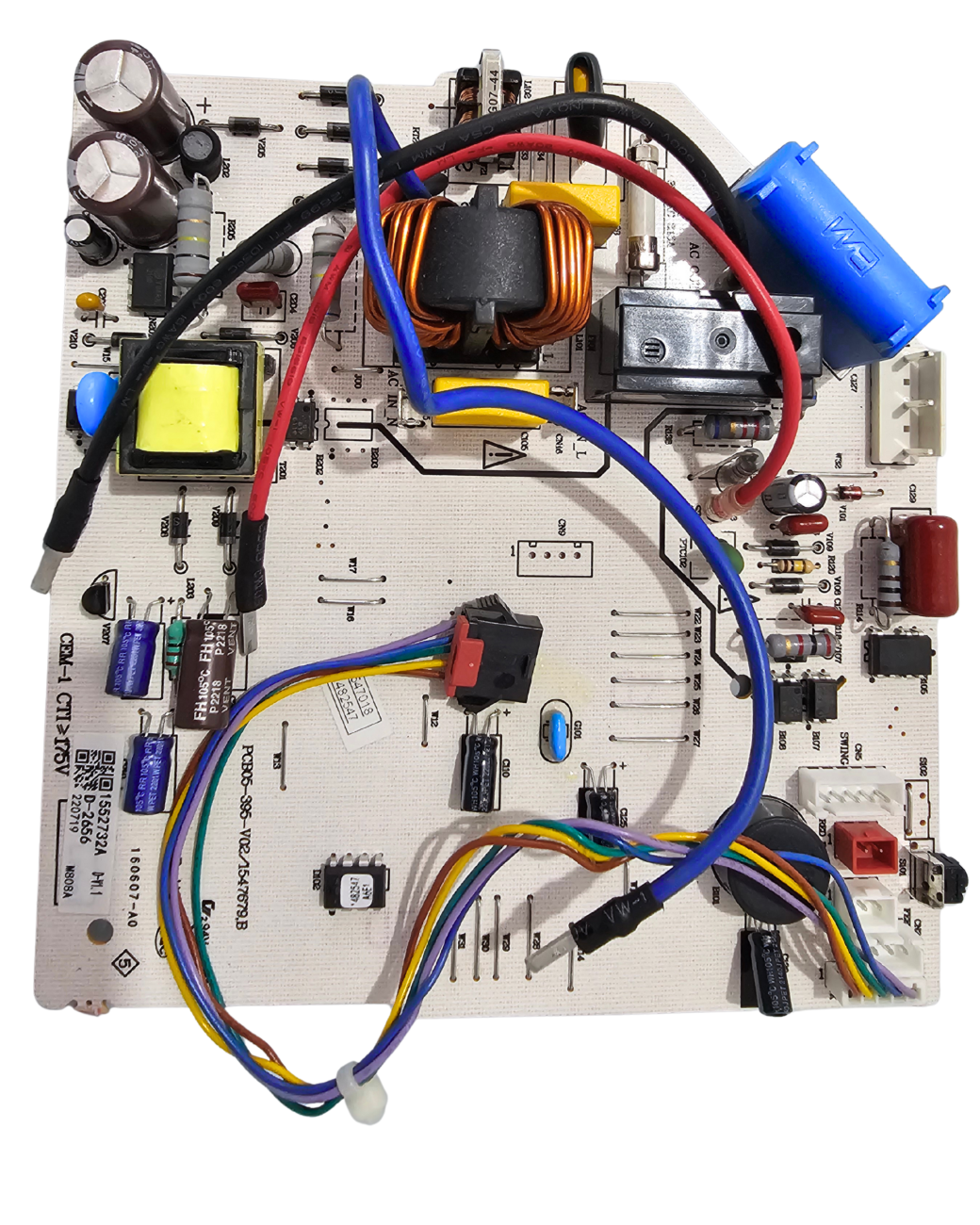

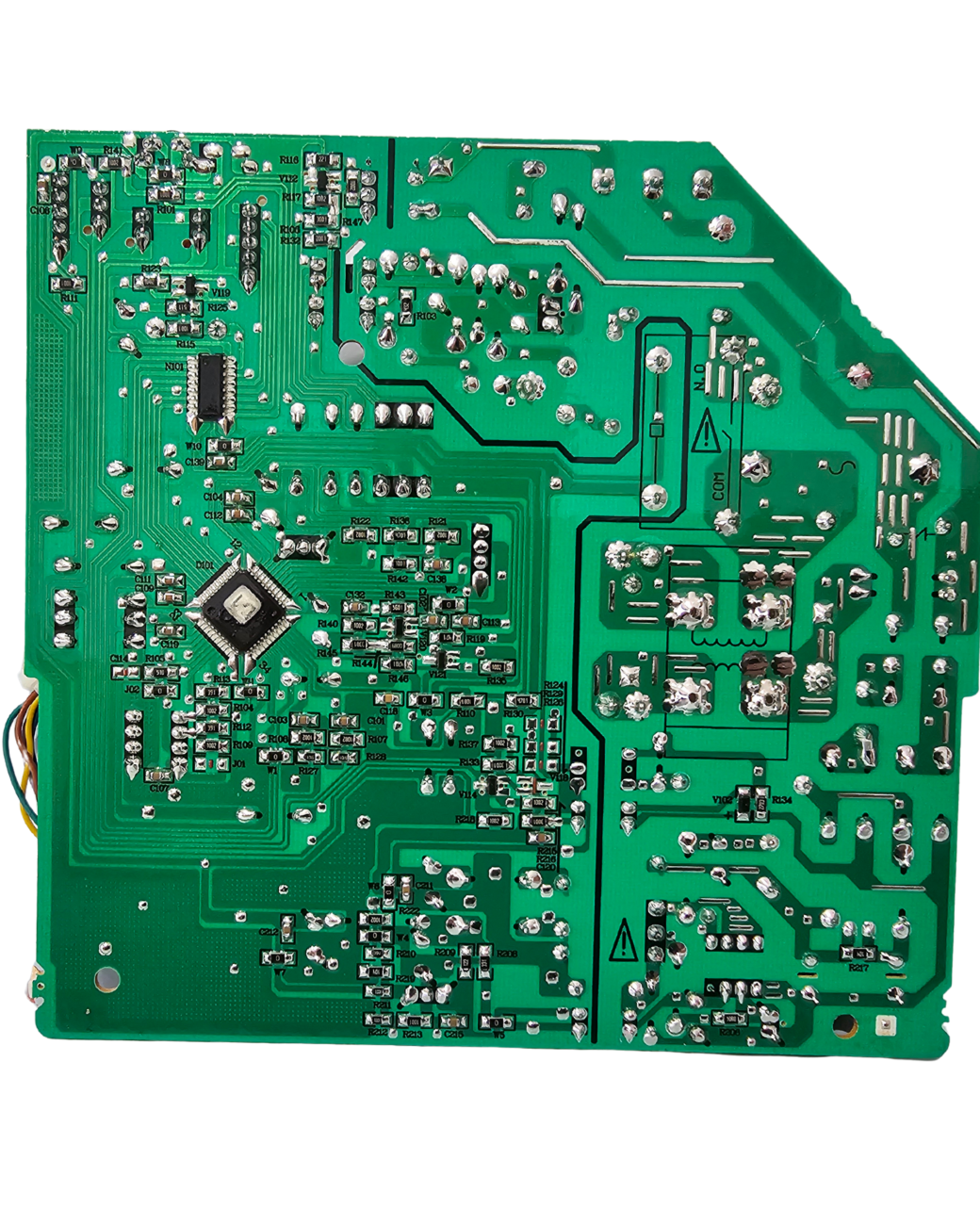

Placa Eletrônica 220V Ar Split Consul 12.000 BTUs W10685497

R$ 429,00
Descrição do produto

A Placa Eletrônica 220V para Ar Condicionado Split Consul 12.000 BTUs é responsável por receber os comandos da placa de interface (onde o usuário interage) e enviar as ordens para os demais componentes do aparelho, como ventilador, compressor, sensores e válvulas.

Peça essencial para o funcionamento correto do sistema de climatização, garantindo desempenho e controle precisos.






Especificações técnicas

Informações Técnicas

Código do Fabricante: W10685497

Códigos Comerciais Relacionados: W10502529 / W10685500 / W10889661 / W10889687

Marca: Consul / Whirlpool

Tipo de Peça: Placa Eletrônica da Evaporadora

Aplicação: Ar Condicionado Split Consul 12.000 BTUs

Tensão: 220 V

Tecnologia: Inverter (controle eletrônico de frequência)

Peso Real: 112 g

Altura: 2,0 cm

Largura: 11,0 cm

Comprimento: 21,0 cm

Funções da Placa

  • Recebe comandos da interface do usuário (display).
  • Controla o funcionamento do ventilador, compressor e sensores.
  • Gerencia os modos de operação (frio, automático, desumidificar e ventilação).
  • Monitora falhas e condições de segurança (sobretensão, sensores abertos ou em curto).
  • Comunicação direta com o módulo externo (condensadora).
  • Controle de partida suave e economia de energia em modelos Inverter.

Modelos Compatíveis

Compatível com diversos modelos de Ar Condicionado Split Consul 12.000 BTUs 220V, incluindo:

  • CBF12CBBNA
  • CBF12DBBNA
  • CBF12EBBNA
  • CBF09DBBNA
  • CBF09EBBNA
  • CBJ12CB
  • CBJ12DBBNA
  • CBJ12EBBNA
  • CBL12CB
Atenção:
Os aparelhos Consul possuem variações internas com diferentes versões de placa.
Sempre verifique o modelo completo que consta na etiqueta de identificação (localizada na unidade interna) antes da compra, para garantir compatibilidade.

Instruções Importantes

  • Desligue o disjuntor antes da instalação.
  • Evite descargas eletrostáticas (ESD) ao manusear a placa.
  • Verifique se não há curto-circuitos ou fios danificados.
  • Compare a posição dos conectores e pinos antes da substituição.
  • Teste todas as funções do aparelho após a troca.
  • Caso persistam falhas, verifique sensores, fiação e módulo externo.

Orientação ao Cliente

Por gentileza, verifique o modelo completo do seu aparelho antes de concluir a compra.

Essa informação encontra-se na etiqueta de identificação localizada atrás ou dentro da unidade evaporadora.

Evite confusões entre versões de modelos semelhantes e garanta a substituição correta.

Em caso de dúvida, entre em contato com a Nuclear Refrigeração pela aba de perguntas.
